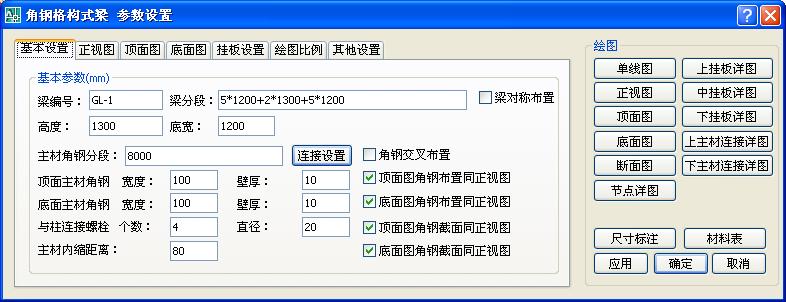

1.         角钢格构式梁绘图对话框：

通过上述对话框中参数的设置，点击右侧绘图框内的按钮，角钢格构式构架梁的绘图工作即可完成，软件在绘图的同时，对所有构件进行编号，并绘制材料表。通过软件绘制的角钢格构式构架梁的图形如下：

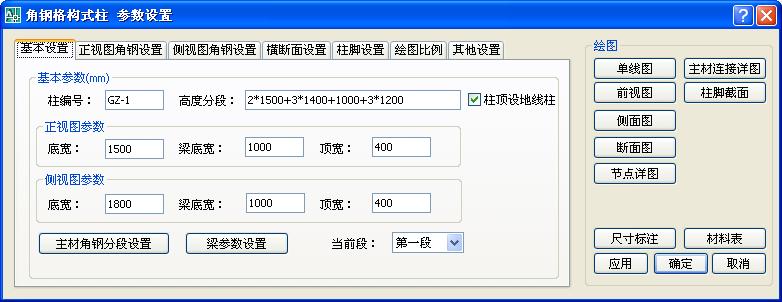

2.         角钢格构式柱绘图对话框：

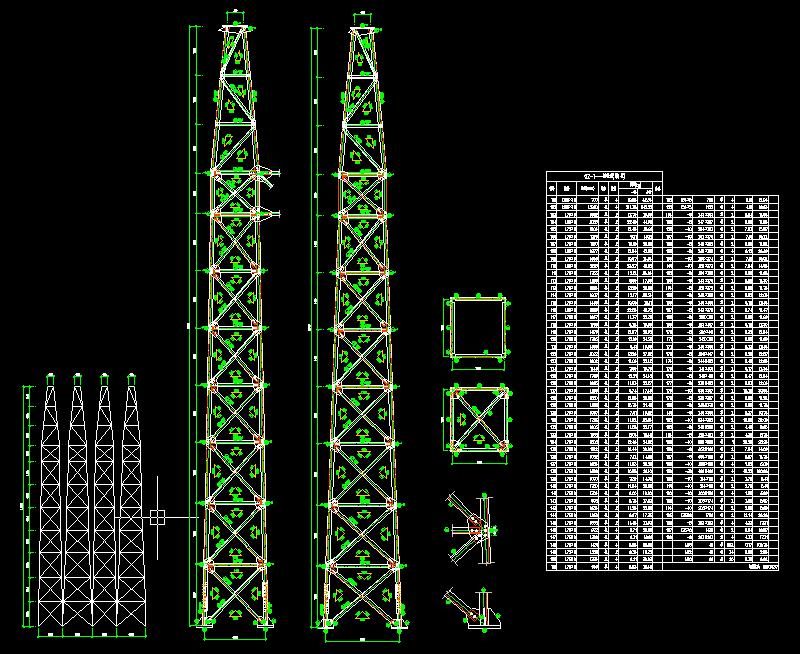

通过上述对话框中参数的设置，点击右侧绘图框内的按钮，角钢格构式构架柱的绘图工作即可完成，软件在绘图的同时，对所有构件进行编号，并绘制材料表。通过软件绘制的角钢格构式构架柱的图形如下：
