延拓变电构架绘图软件（A字柱模块）

一款基于AutoCAD2007~2010平台开发的变电构架绘图软件，变电构架绘图软件是专门针对变电站构架绘图开发的一款软件。软件通过参数输入的方式，可绘制变电构架的梁、柱、地线柱、避雷针、爬梯等，并自动统计材料表，极大的提高绘图的工作效率，而且通过软件绘制的图纸，图面质量高，材料统计准确。

软件功能：

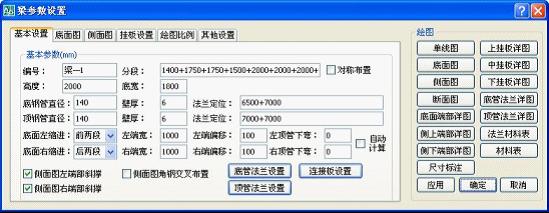

       1.          构架梁绘图对话框：

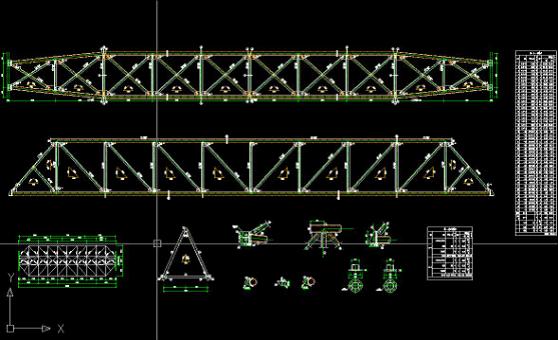

通过上述对话框中参数的设置，点击右侧绘图框内的按钮，构架梁的绘图工作即可完成，软件在绘图的同时，对所有构件进行编号，并绘制材料表。通过软件绘制的构架梁的图形如下：

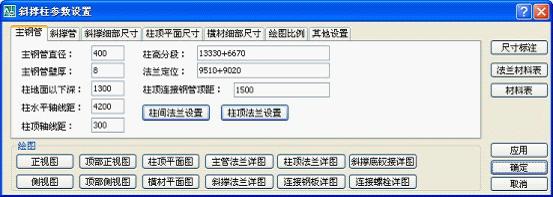

2.          斜材柱绘图对话框：

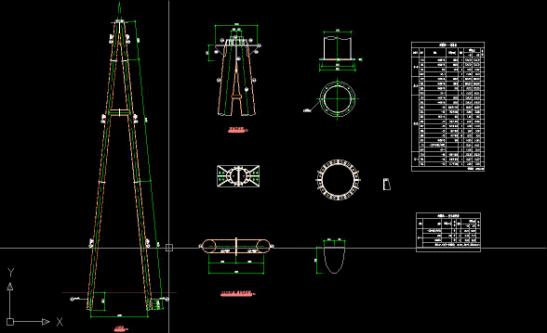

通过上述对话框中参数的设置，点击下面绘图框内的按钮，斜材柱的绘图工作即可完成，软件在绘图的同时，对所有构件进行编号，并绘制材料表。通过软件绘制的构架梁的图形如下：

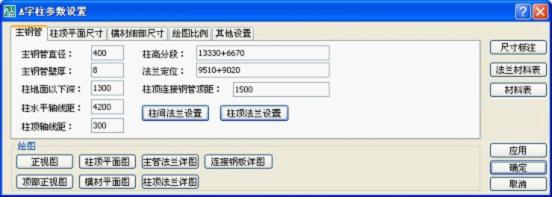

3.          A字柱绘图对话框：

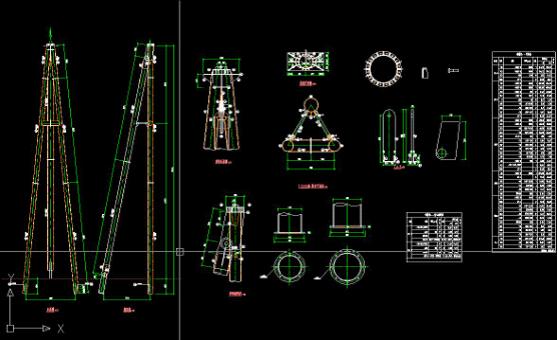

通过上述对话框中参数的设置，点击下面绘图框内的按钮，A字柱的绘图工作即可完成，软件在绘图的同时，对所有构件进行编号，并绘制材料表。通过软件绘制的构架梁的图形如下：

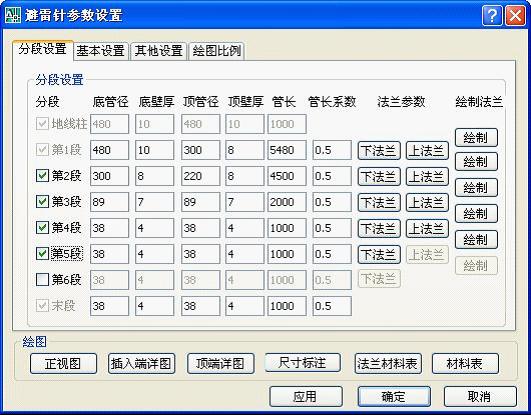

4.          避雷针绘图对话框：

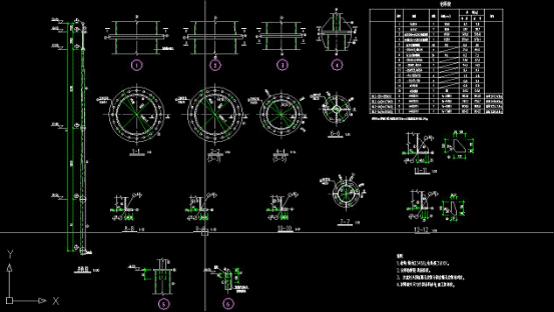

通过上述对话框中参数的设置，点击下面绘图框内的按钮，避雷针的绘图工作即可完成，软件在绘图的同时，对所有构件进行编号，并绘制材料表。通过软件绘制的构架梁的图形如下：

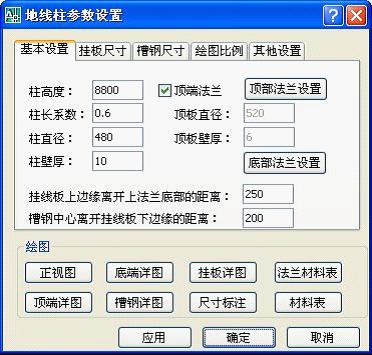

5.          地线柱绘图对话框

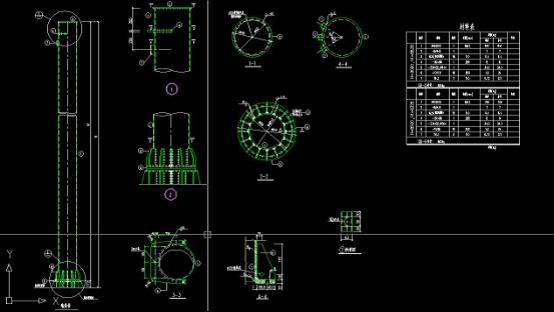

通过上述对话框中参数的设置，点击下面绘图框内的按钮，地线柱的绘图工作即可完成，软件在绘图的同时，对所有构件进行编号，并绘制材料表。通过软件绘制的构架梁的图形如下：

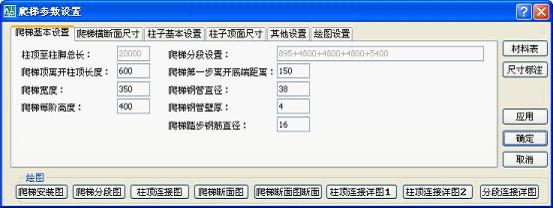

6.          爬梯绘图对话框

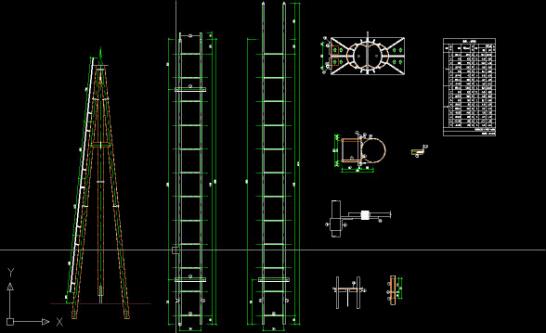

通过上述对话框中参数的设置，点击下面绘图框内的按钮，爬梯的绘图工作即可完成，软件在绘图的同时，对所有构件进行编号，并绘制材料表。通过软件绘制的构架梁的图形如下：

7.          透视图绘图

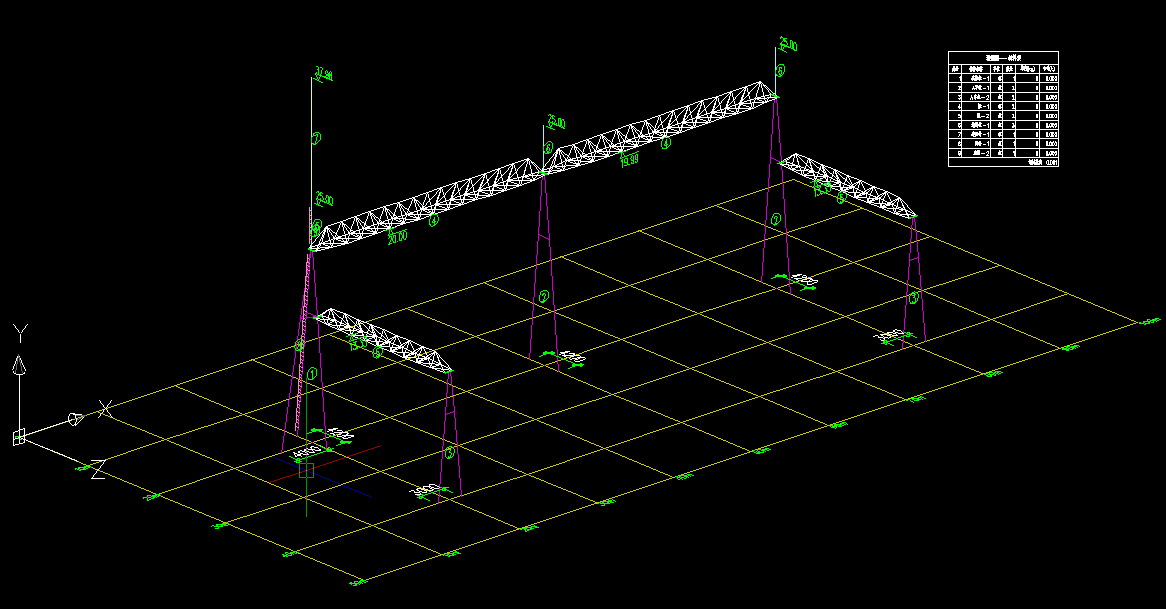

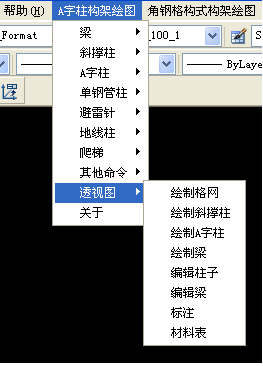

通过上述的菜单，即可完成透视图的绘制，并对所有的构架梁、构架柱、、地线柱、避雷针、爬梯构件进行编号，并绘制材料表。通过软件绘制的透视图的图形如下：
