一款基于AutoCAD2007~2016平台开发的沉井顶管绘图软件，软件通过参数输入的方式，可绘制圆形沉井、圆形刃脚沉井、方形沉井、方形刃脚沉井、圆形顶管、方形顶管和方形圆角顶管等，并自动统计钢筋材料表和混凝土工程量，极大的提高绘图的工作效率，而且通过软件绘制的图纸，图面质量高，材料统计准确。

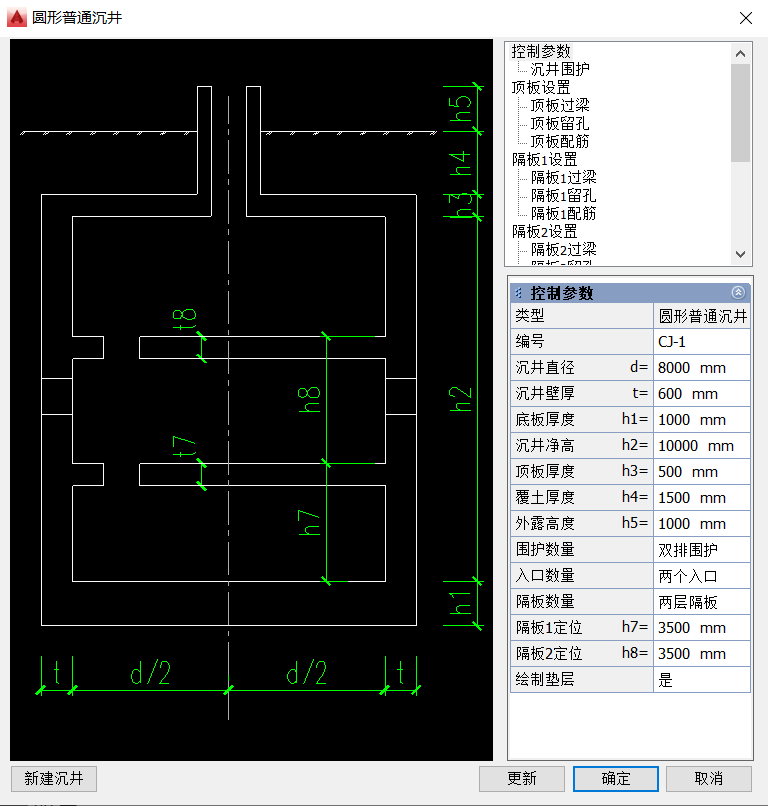

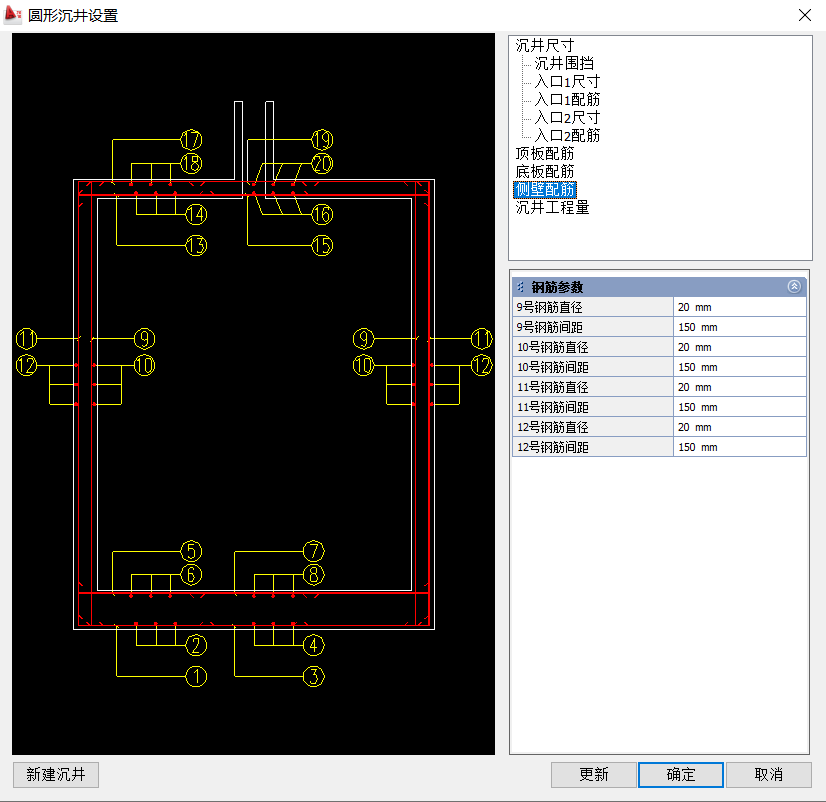

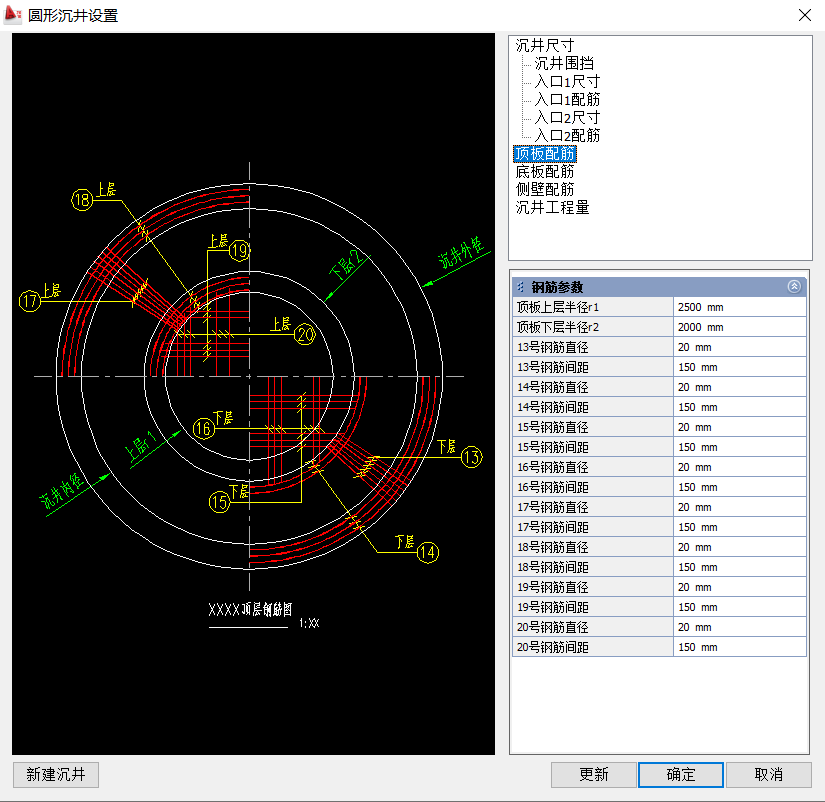

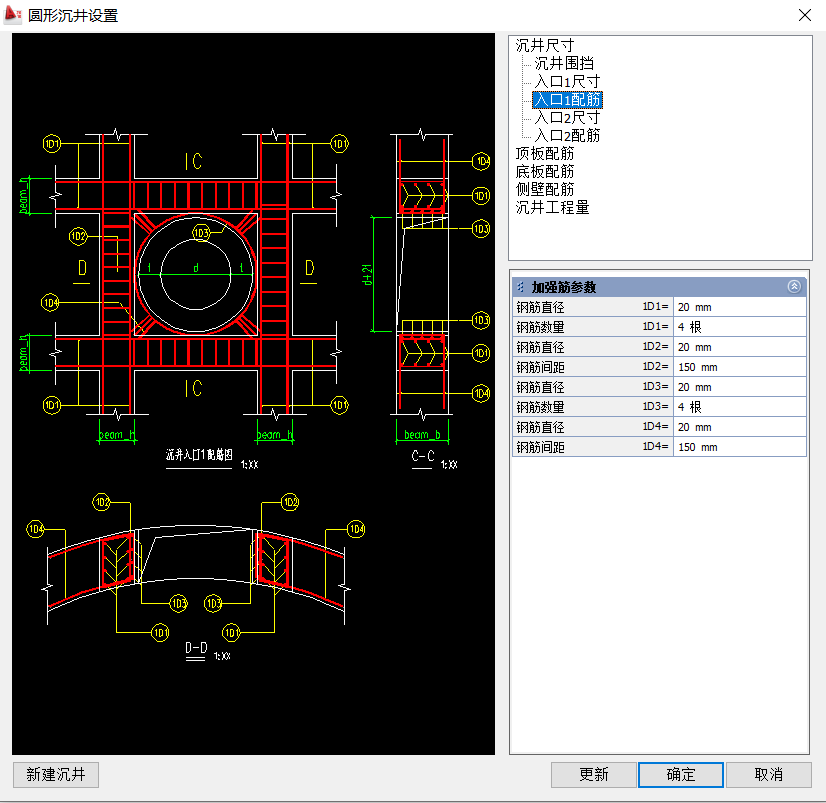

1、圆形沉井绘图对话框：

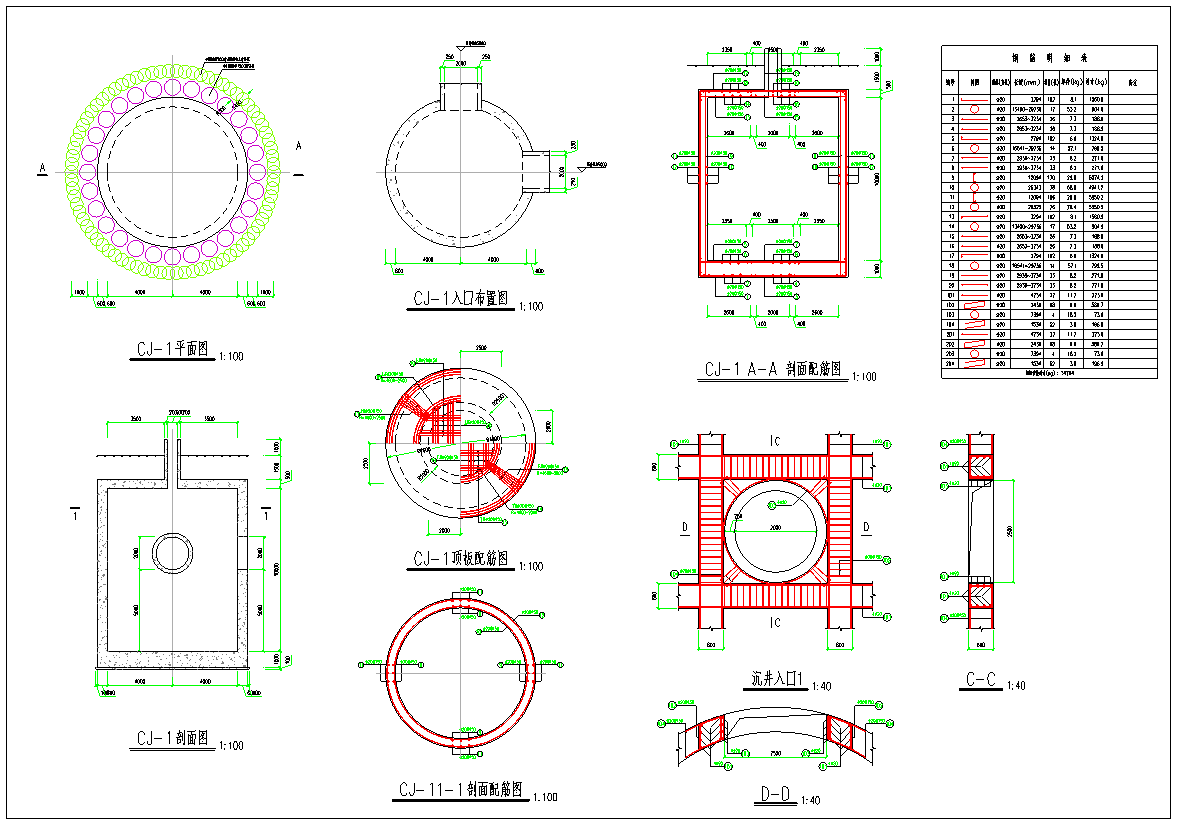

通过上述对话框中参数的设置，点击“新建沉井”的按钮，圆形沉井的绘图工作即可完成，软件在绘图的同时，对所有钢筋进行编号，并绘制钢筋材料表。通过软件绘制的圆形沉井的图形如下：

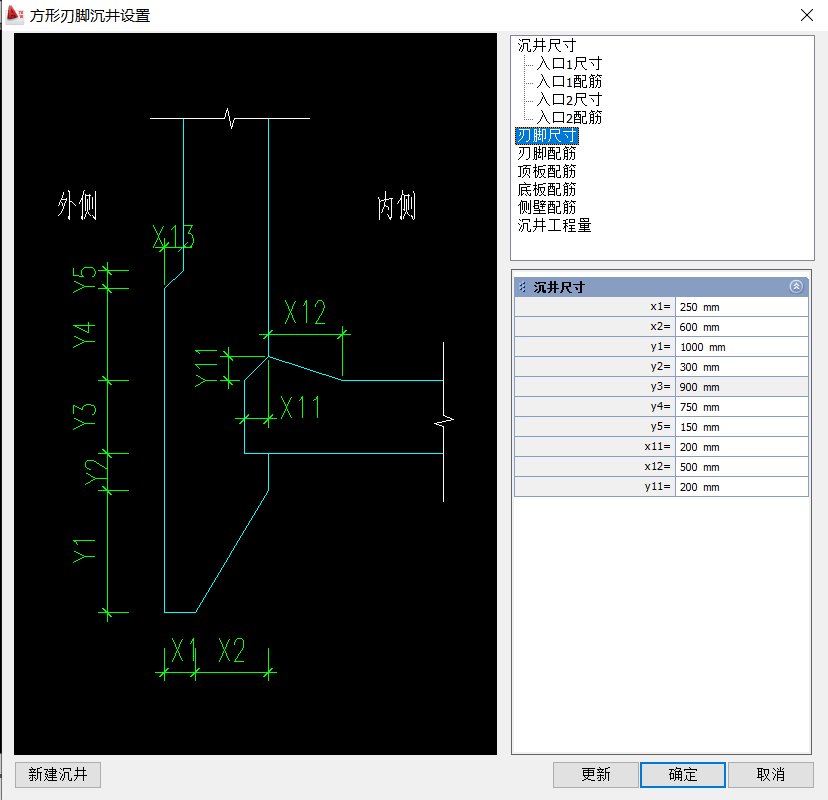

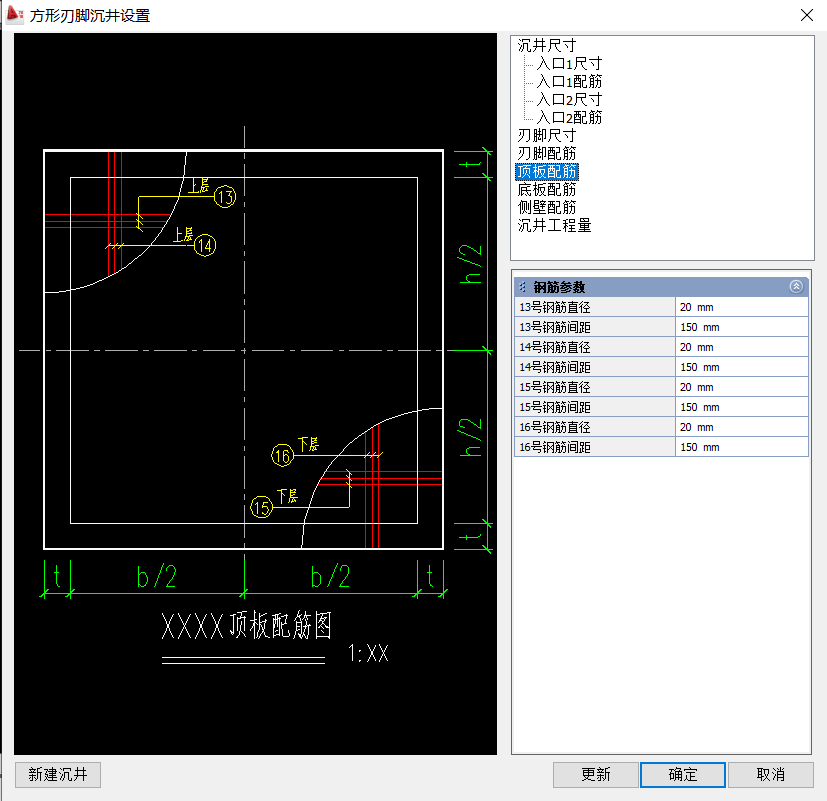

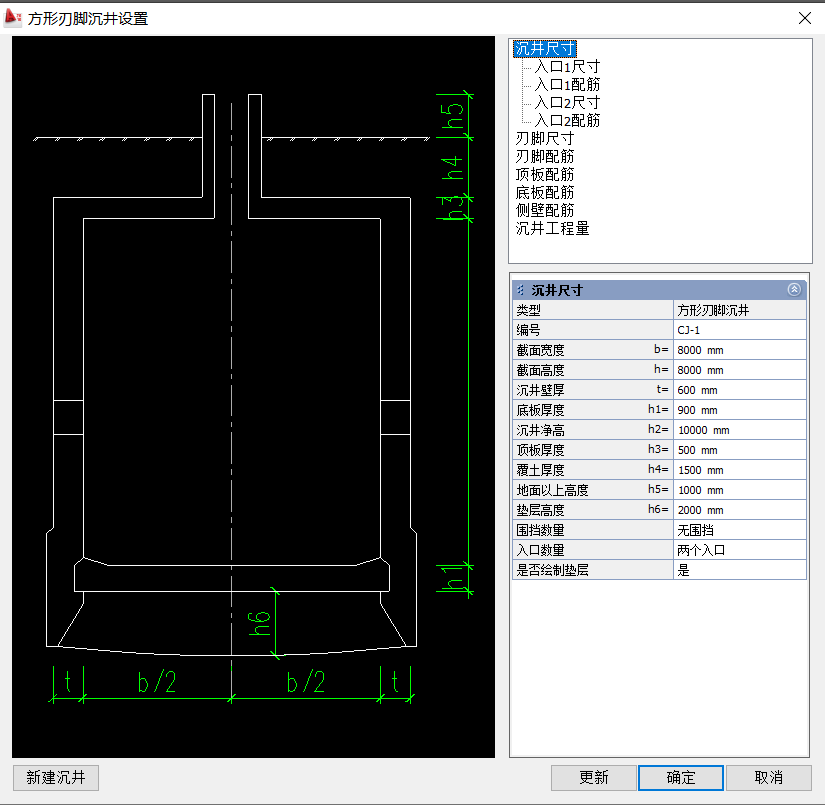

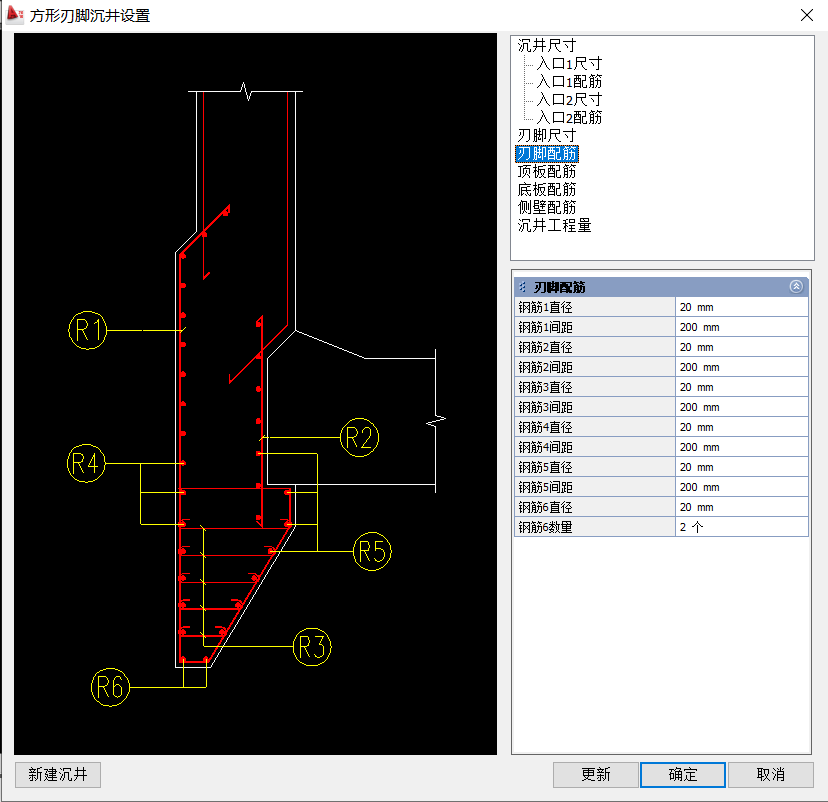

2、方形刃脚沉井绘图对话框：
通过上述对话框中参数的设置，点击“新建沉井”的按钮，方形刃脚沉井的绘图工作即可完成，软件在绘图的同时，对所有钢筋进行编号，并绘制钢筋材料表。通过软件绘制的方形刃脚沉井的图形如下：

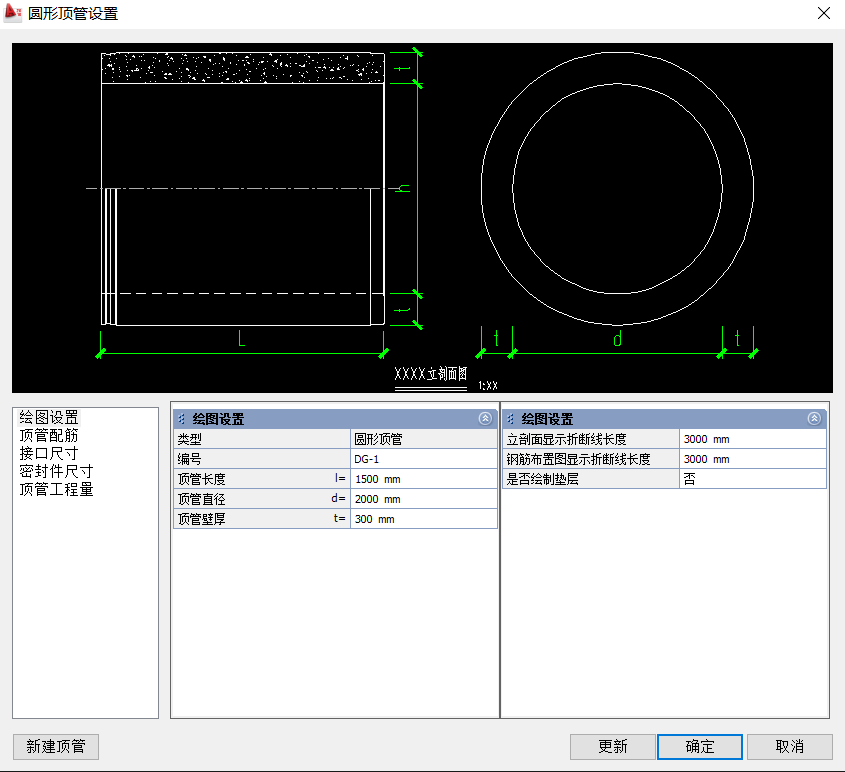

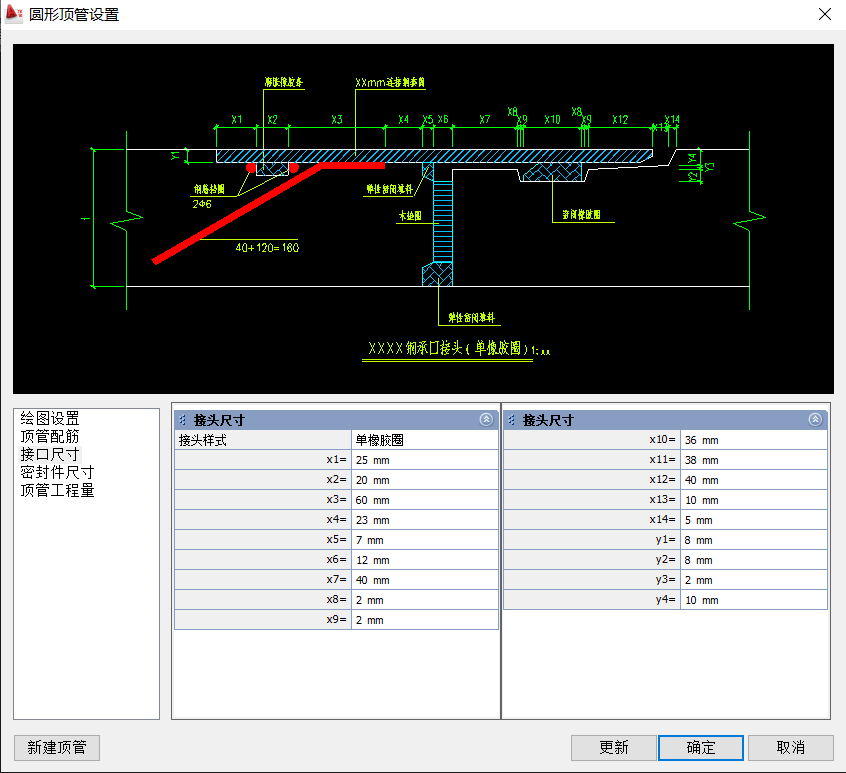

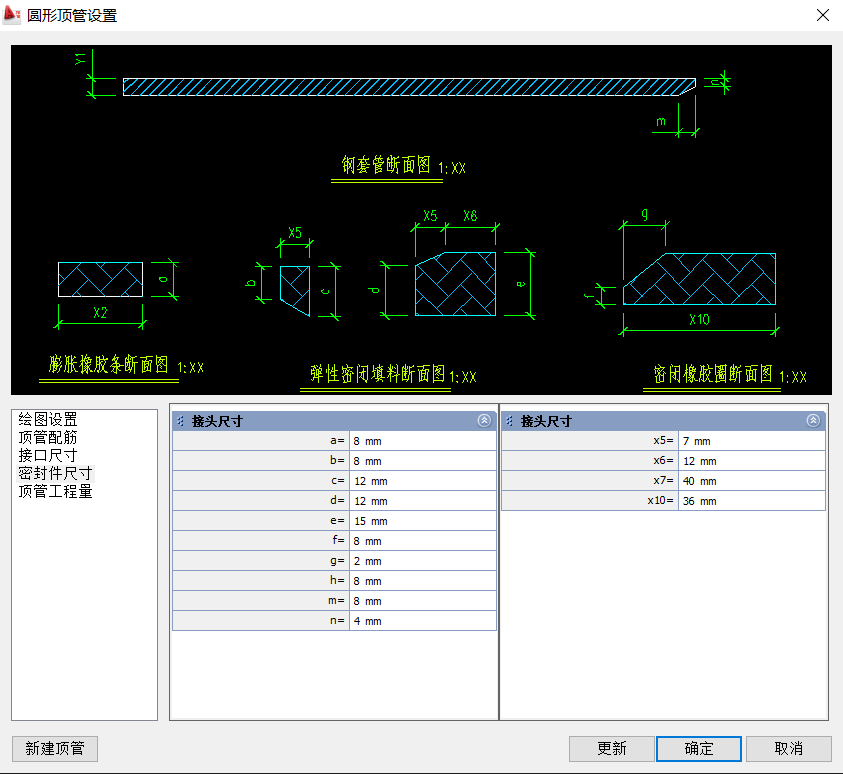

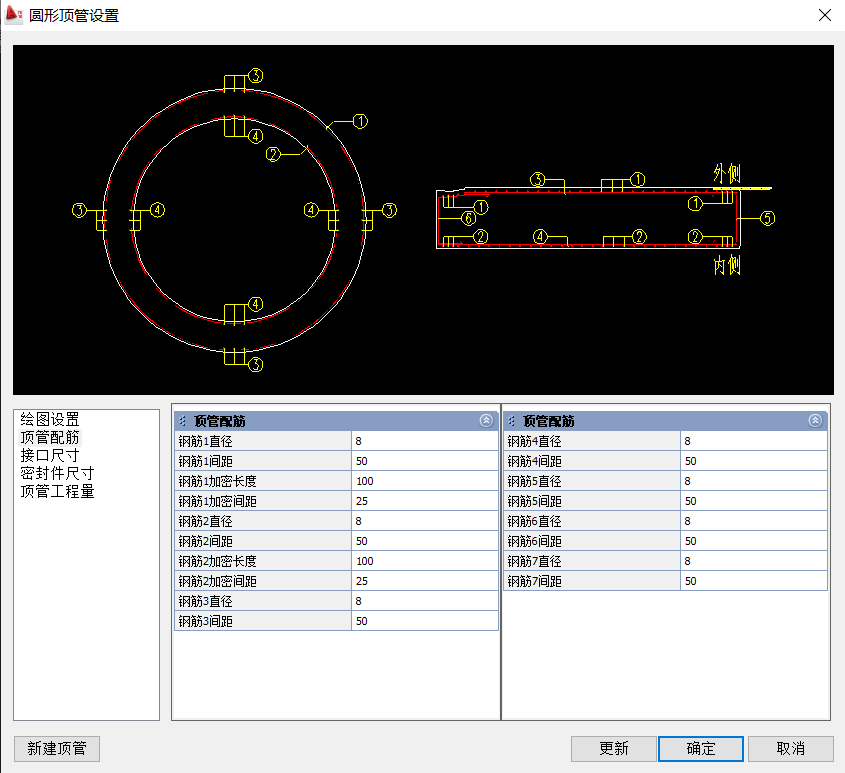

 3、圆形顶管绘图对话框：

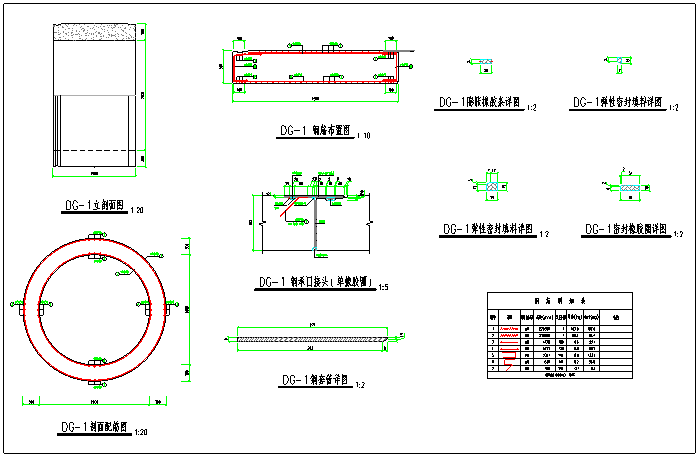

通过上述对话框中参数的设置，点击“新建顶管”的按钮，圆形顶管的绘图工作即可完成，软件在绘图的同时，对所有钢筋进行编号，并绘制钢筋材料表。通过软件绘制的圆形顶管的图形如下：
|
