延拓变电构架计算软件

一款基于AutoCAD2007~2013平台开发的变电构架计算软件，延拓变电构架绘图软件是专门针对变电站构架计算开发的一款软件。软件通过参数输入的方式，可对变电构架梁、构架柱进行整体建模，在构架的整体建模中加入了钢管法兰、角钢端部螺栓等信息。建模完成后进行有限元计算，计算完成后，软件根据《变电站建筑结构设计技术规程》（DL/T 5457-2012）或《架空输电线路杆塔结构设计技术规定》（DL/T 5154-2012）进行规范校核，计算构件应力、螺栓应力、法兰应力、焊缝应力和锚栓应力，最后形成构架计算书。

软件功能：

1.          构架建模：

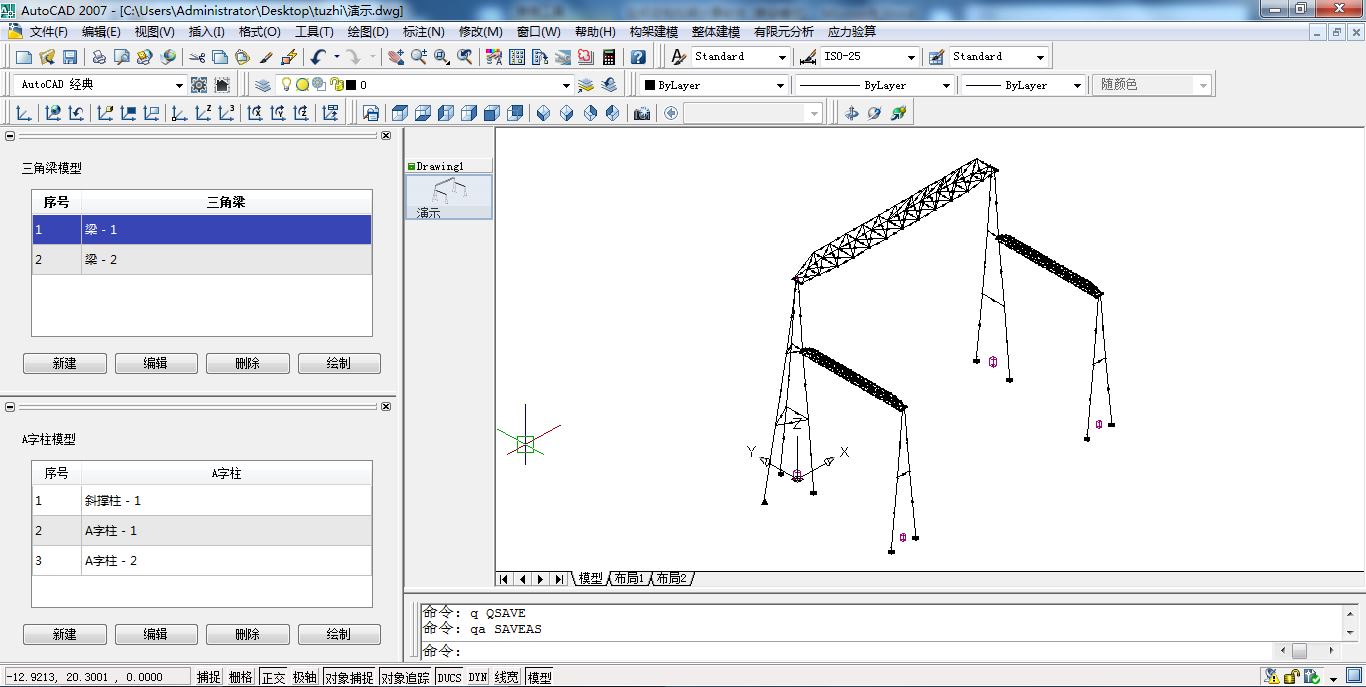

通过上述界面，我们可以对变电构架进行快速的整体建模，模块中的信息包括钢管法兰、角钢端部螺栓、钢材等级、截面类型、计算长度等信息。 本软件还可以根据《变电站建筑结构设计技术规程》（DL/T 5457-2012），对构架的风荷载进行自动计算。

2.          模型在各种工况下的内力和位移：

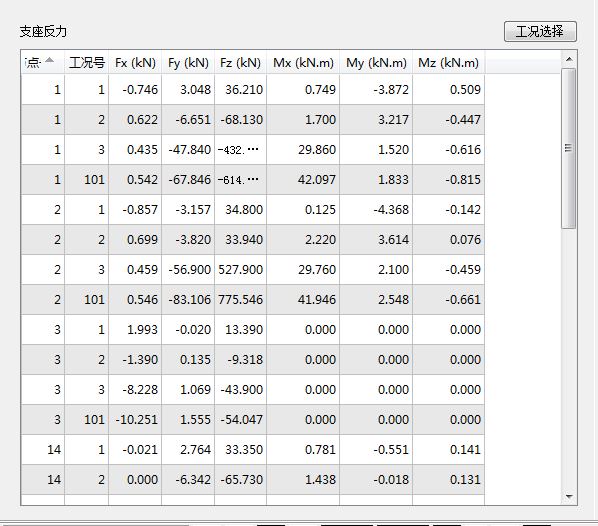

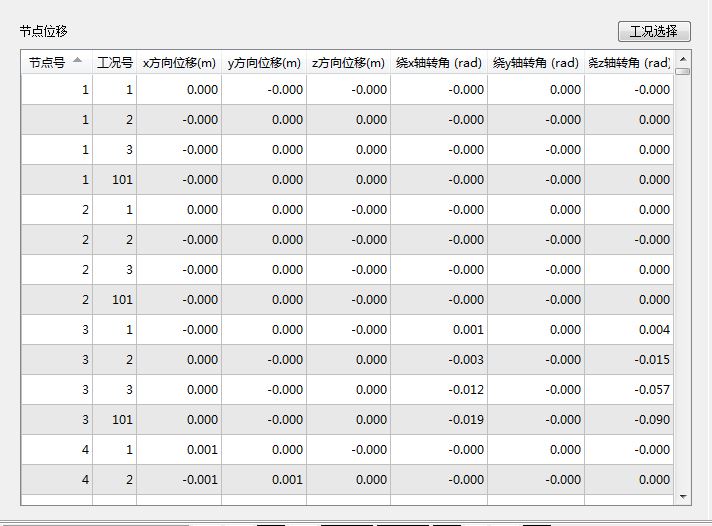

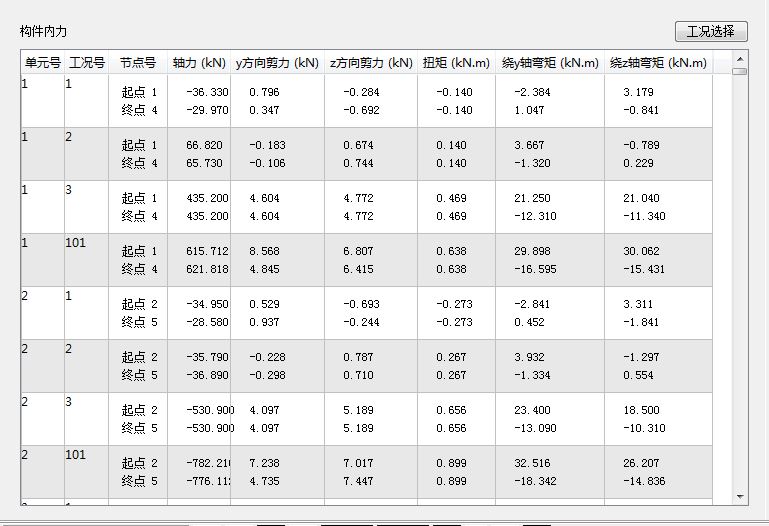

建模完成后，对构架进行有限元分析，可得到模型在各种工况下的构件内力、节点位移和支座反力，具体如下图：

3.          应力验算：

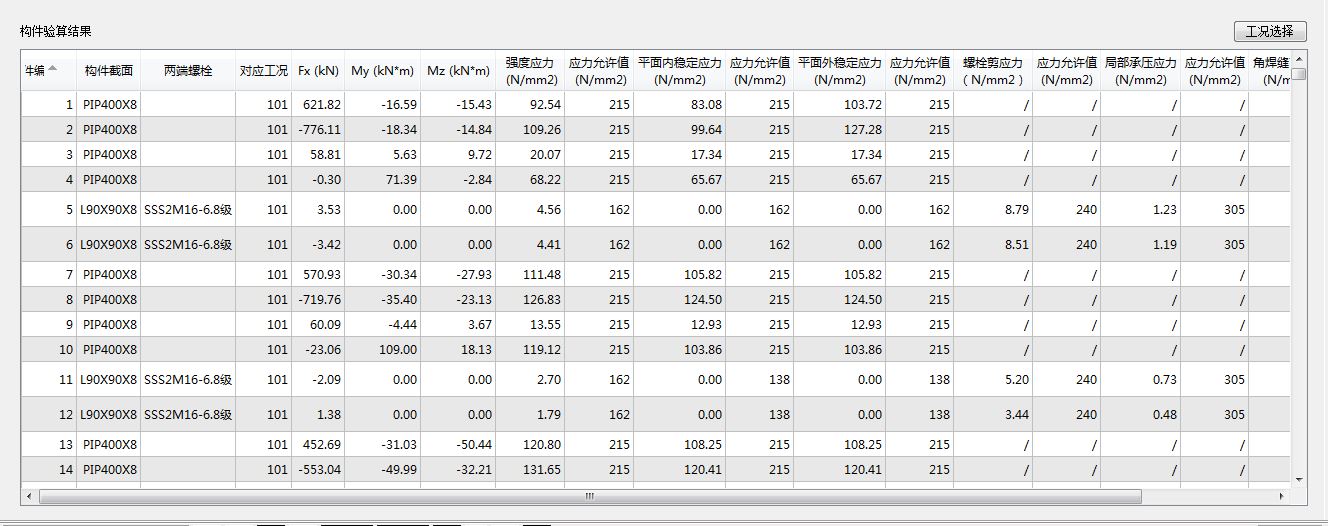

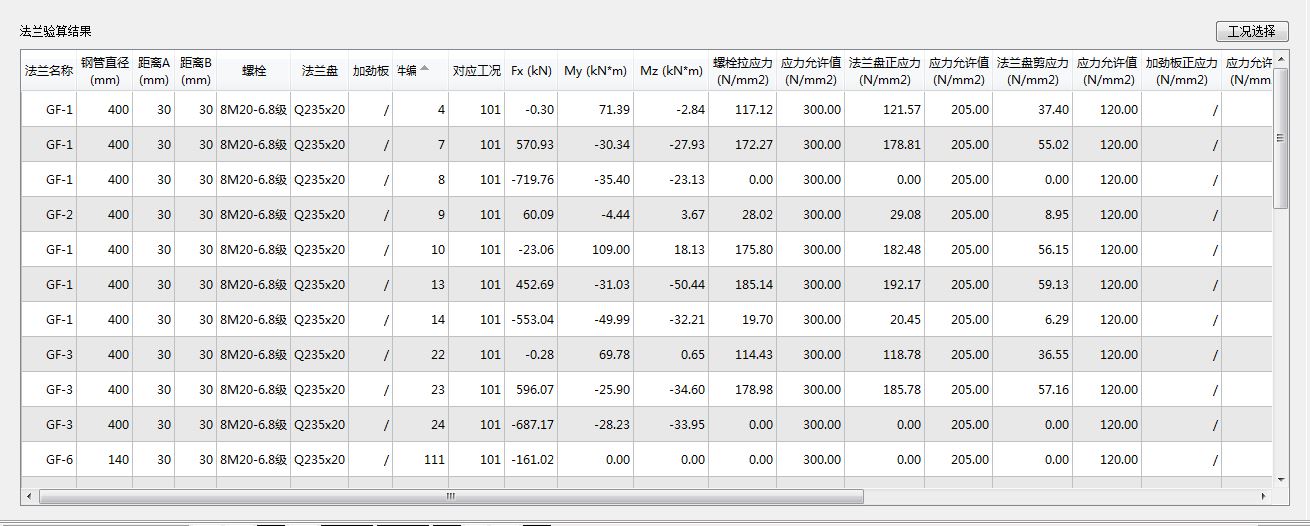

计算完后，可以丢模型中的构件进行应力验算，验算的内容包括构件应力、螺栓应力、法兰应力、焊缝应力和锚栓应力，最后形成构架计算书，具体如下：

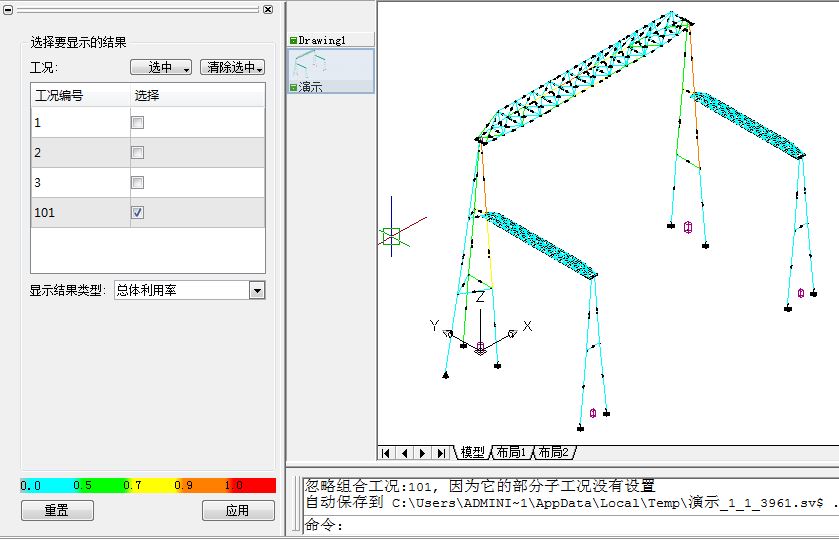

本软件还可以将计算的结果直观的显示的屏幕上，不同的利用率显示不同的颜色，详见下图：
